XRF Serie

Die Maassen Presswerkzeuge der XRF – Serie vereinfachen die Handhabung bei der Probenvorbereitung enorm! Durch das verwenden einer gefederten Grundeinheit und unterschiedlichen Adaptern für verschiedene Analysengeräte können Sie Proben in kürzester Zeit pressen.

Die Adapter ermöglichen den direkten Einsatz von Stahlringen oder Aluminiumcups. Die Probe wird entsprechend eingefüllt, mit dem Deckel manuell gleichmäßig verteilt und anschließend mit bis zu 40 Tonnen Druck gepresst.

Sie sind in vier verschiedenen Versionen erhältlich:

Modell XRF-BR51

Dieses Werkzeug ist für den Einsatz von ca. 8.5 mm hohen Stahlringen mit AD 51 / ID 35 mm gedacht. Es besteht aus der Grundeinheit XRF-B und wird kombiniert mit dem Zubehör XRF-51.

Modell XRF-BC32

Dieses Werkzeug ist für den Einsatz von Aluminiumcups mit 32 mm Außendurchmesser gedacht. Es besteht aus der Grundeinheit XRF-B und wird kombiniert mit dem Zubehör XRF-32

Modell XRF-BC40

Dieses Werkzeug ist für den Einsatz von Aluminiumcups mit 40 mm Außendurchmesser gedacht. Es besteht aus der Grundeinheit XRF-B und wird kombiniert mit dem Zubehör XRF-40

Modell XRF-BR4035

Dieses Werkzeug ist für den Einsatz von 14 mm hohen Stahlringen mit AD 40 / ID 35 mm gedacht. Es besteht aus der Grundeinheit XRF-B und wird kombiniert mit dem Zubehör XRF-R4035

Modell XRF-BR4032 Dieses Werkzeug ist für den Einsatz von 14 mm hohen Stahlringen mit AD 40 / ID 32 mm gedacht. Es besteht aus der Grundeinheit XRF-B und wird kombiniert mit dem Zubehör XRF-R4032mit dem Zubehör XRF-R4032

Aufbau

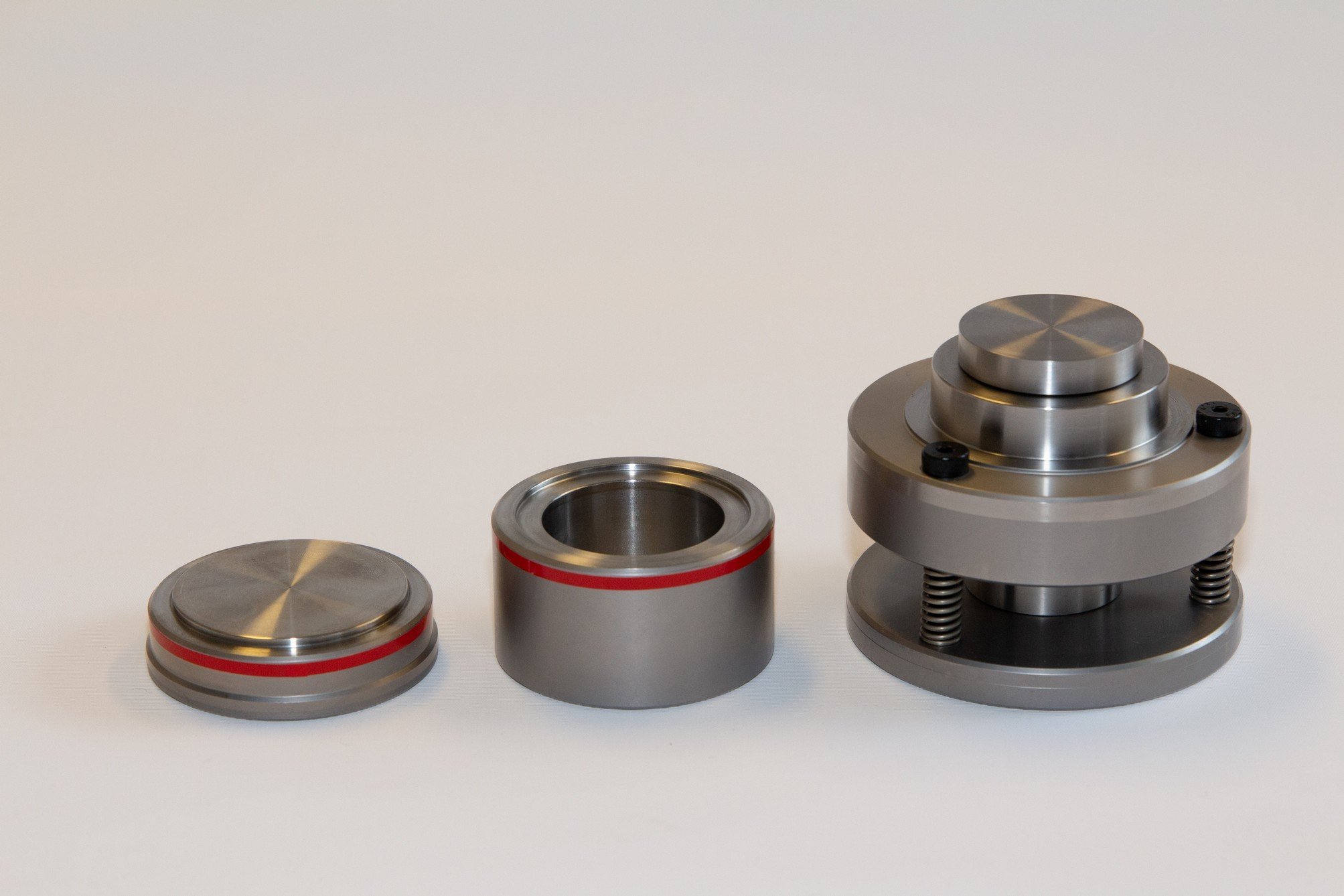

Das Werkzeug an sich besteht aus insgesamt 5 Elementen plus Auspressring (ohne Abb.). Dabei ist die dreiteilige Basis (3) bereits vormontiert und federnd gelagert. Je nach Typ des vorliegenden Presswerkzeugs wird wie erwähnt ein etwas anderer Zylinder eingesetzt, um in verschiedene Ringe oder Aluminiumbecher pressen zu können.

Der Aufsatz besteht immer aus zwei Elementen: einem Ring (2) und einem Deckel (1). Beide haben eine rote Markierung, die bei korrektem Zusammenbau zueinander weisen.

Bei den Modellen BR51, BR4035 und BR4032 sind zudem noch zwei Distanzscheiben (4) und ein Inbusschlüssel enthalten.

Anwendungsbeispiel

3 - 8 mm

Presswerkzeug von 3 bis 8 mm

10 - 50 mm

Presswerkzeug von 10 bis 50 mm

XRF Serie

Kompakte Presswerkzeuge für die Röntgenfluoreszenzanalyse
